Троллейный шинопровод Giovenzana TR85H7P, 50А-100/200А-160/320А (установленная медная жила)
Троллейный шинопровод Giovenzana серии TR85H7P с установленной медной жилой на 50-100/200-160/320А - это современная и надежная система подвода тока на различное оборудование (краны, мостовые краны, ленточные и цепные конвееры и т.д).
Система отвечает требованиям международных стандартов, что гарантирует ее безопасность для оператора, удобство монтажа и надежность.
Новый ячеистый профиль H линии TR85H в форме обеспечивает высочайшую прочность и легкость.

Проводники уже помещены в корпус из ПВХ.
Элементы троллейного шинопровода Giovenzana серии TR85H7P
IDНазваниеФункция
1Шинопроводкорпус из ПВХ
2Токосъемникпередает электроэнергию с проводника на нагрузку
3Подвод питаниясоединяет блок питания с проводниками
4Соединительная муфта /
Муфта для точки фиксации
соединяет секции шинопровода/ создает зафиксированную точку
5Заглушказакрывает и защищает конец линии шинопровода
6Линейный подвод питанияпредотвращает падение напряжения
7Подвесная скобаподвешивает шинопровод на опорные кронштейны
8Медная шинапередает электроэнергию от блока питания на токосъемник
Троллейный шинопровод TR85H7P, 50А-100/200А-160/320А (установленная медная жила, новое исполнение)
Изолирующий короб шинопровода
Код: TR85H7P507CW
Короб для линий 50А с установленной медной жилой TR85H7P507CW - 7 проводников, 50А, выполнен из ПВХ. Стандартная длина составляет 4 метра.
Проводник 12,5х0,8 - 10 мм2 входит в код шинопровода.
Изолирующий короб шинопровода
Код: TR85H7P1007CW
Короб для линий 100/200А с установленной медной жилой TR85H7P1007CW - 4/7 проводников, выполнен из ПВХ. Стандартная длина составляет 4 метра.
Проводник 12,5х1,8 - 22,5 мм2 входит в код шинопровода.
Изолирующий короб шинопровода
Код: TR85H7P1607CW
Короб для линий 160/320А с установленной медной жилой TR85H7P1607CW - 4/7 проводников, выполнен из ПВХ. Стандартная длина составляет 4 метра.
Проводник 12,5х2,5 - 31,25 мм2 входит в код шинопровода.

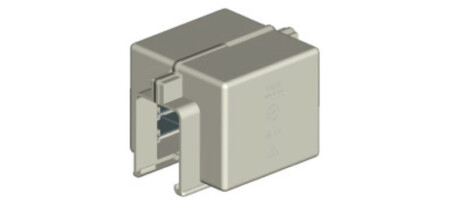

Соединительная муфта
Код: TR85H7P007W
Соединительная муфта, выполненная из пластика, предназначена для соединения двух секций изоляционных коробов.
Подвесная скоба из пластика
Код: TR8502W
Подвесная скоба из пластика для поддержки изоляционного короба, позволяет смещаться изоляционному коробу в случае расширения. Установочная дистанция между двумя подвесными кронштейнами должна быть максимум 1 метр.
Стальная подвесная скоба
Код: TR8525
Стальная подвесная скоба для поддержки изоляционного короба, позволяет смещаться изоляционному коробу в случае расширения. Установочная дистанция между двумя подвесными кронштейнами должна быть максимум 1 метр.
Заглушка
Код: TR8506W
Заглушка из пластика, предназначена для закрытия и защиты конца линии и крепится на изоляционном коробе.
Торцевой подвод питания
Код: TR85H7P005A7W
Используется для подачи питания на линию (расположена в головной части), 7 проводников.
Только для линий 50-100А.
Линейный подвод питания
Код: TR85H7P03A7W
Используется для предотвращения падения напряжения, может монтироваться в каждой точке линии рядом с местом соединения двух соседних секций короба. (7 проводников)
Распределительная коробка
Код: TR8564
Для параллельных соединений на 200А или 320А.
Фиксированная точка
Код: TR8527.1
Фиксирует линию для контроля теплового расширения.
По одному на линию.
Токосъемник
Код: TR85H7P001
Одиночная токосъемная каретка TR85H7P001 на 35А.
Токосъемник
Код: TR85H7P002
Двойная токосъемная каретка TR85H7P002 на 70А.
Токосъемник
Код: TR85H7P010
Тройная токосъемная каретка TR85H7P010 на 105А.
Буксирующий рычаг
Код: TR8557
Одиночный буксирующий рычаг, предназначен для перемещения токосъемника
Буксирующий рычаг
Код: TR8558
Двойной буксирующий рычаг, предназначен для перемещения токосъемника
Буксирующий рычаг
Код: TR8559
Тройной буксирующий рычаг, предназначен для перемещения токосъемника
Крепежный зажим для токосъемника 4 полюса
Код: TR8561
Одиночный крепежный зажим для токосъемника (3 фазы 70А - РЕ 35А)
Крепежный зажим для токосъемника 4 полюса
Код: TR5862
  • Двойной крепежный зажим для токосъемника (3 фазы 70А - РЕ 35А)
  • Тройной крепежный зажим для токосъемника (3 фазы 210А - РЕ105А)
Секция изоляции
Код: TR85H7P45W
Используется для компенсации теплового расширения.
Направляющая перемещения (слева)
Код: TR85H7P34A7W
Служит для вставки токосъемной каретки в месте прерывания линии.
Направляющая перемещения (справа)
Код: TR85H7P35A7W
Служит для вставки токосъемной каретки в месте прерывания линии.
Подрессоренный буксирующий рычаг
Код: TR8538 (Скоро)
Служит для поддержания токосъемной каретки и облегчения ее входа в линию с помощью направляющей перемещения.

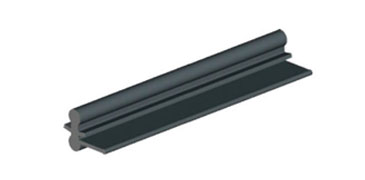

Уплотнитель IP44
Код: TR8505
Служит для увеличения степени защиты шинопровода до IP44
