Троллейный шинопровод Giovenzana TR85H5P, 40А-70А-100A-140A (медная жила под протяжку)
Троллейный шинопровод Giovenzana серии TR85H5P с медной жилой под протяжку на 40-70-100-140А - это современная и надежная система подвода тока на различное оборудование (краны, мостовые краны, ленточные и цепные конвееры и т.д).
Система отвечает требованиям международных стандартов, что гарантирует ее безопасность для оператора, удобство монтажа и надежность.
Новый ячеистый профиль H линии TR85H в форме обеспечивает высочайшую прочность и легкость.
Медные проводники нарезаются необходимой длины без стыковок и помещаются в установленный на линии корпус из ПВХ.
Элементы троллейного шинопровода Giovenzana серии TR85H5P
| ID | Название | Функция |
| 1 | Шинопровод | корпус из ПВХ |
| 2 | Токосъемник | передает электроэнергию с проводника на нагрузку |
| 3 | Подвод питания | соединяет блок питания с проводниками |
| 4 | Соединительная муфта / Муфта для точки фиксации | соединяет секции шинопровода/ создает зафиксированную точку |
| 5 | Заглушка | закрывает и защищает конец линии шинопровода |
| 6 | Линейный подвод питания | предотвращает падение напряжения |
| 7 | Подвесная скоба | подвешивает шинопровод на опорные кронштейны |
| 8 | Медная шина | передает электроэнергию от блока питания на токосъемник |
Троллейный шинопровод TR85H5P, 40А-70А-100A-140A (медная жила под протяжку, новое исполнение)
Изолирующий короб шинопровода
Код: TR85H5PW
Короб для линий 40-70-100-140А, выполнен из ПВХ. Стандартная длина составляет 4 метра.

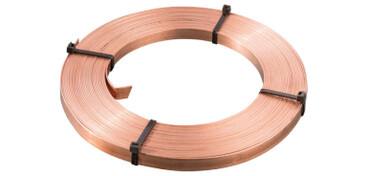

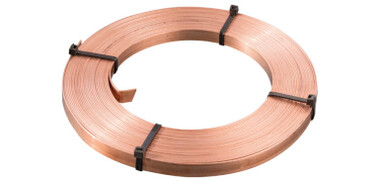

Проводники
Код: RM40
Проводники из меди ETP передают электроэнергию от сети питания на токосъемники. RM40 на 40А - 15,5х0,6 - 9,3 мм2
Код: RM70
Проводники из меди ETP передают электроэнергию от сети питания на токосъемники. RM70 на 70А - 15,5х1 - 15,5 мм2
Код: RM100
Проводники из меди ETP передают электроэнергию от сети питания на токосъемники. RM100 на 100А - 15,5х1,5 - 23,25 мм2
Код: RM140
Проводники из меди ETP передают электроэнергию от сети питания на токосъемники. RM140 на 140А - 15,5х2 - 31 мм2
Соединительная муфта
Код: TR8501W
Соединительная муфта, выполненная из пластика, предназначена для соединения двух секций изоляционных коробов.

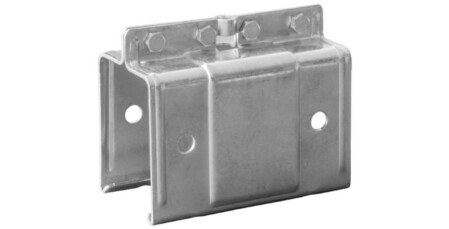

Соединительная муфта
Код: TR8524
Стальная соединительная муфта, предназначена для соединения двух секций изоляционных коробов.
Подвесная скоба из пластика
Код: TR8502W
Подвесная скоба из пластика для поддержки изоляционного короба, позволяет смещаться изоляционному коробу в случае расширения. Установочная дистанция между двумя подвесными кронштейнами должна быть максимум 1,33 метра.
Стальная подвесная скоба
Код: TR8525
Стальная подвесная скоба для поддержки изоляционного короба, позволяет смещаться изоляционному коробу в случае расширения. Установочная дистанция между двумя подвесными кронштейнами должна быть максимум 1,33 метра.
Заглушка
Код: TR8506W
Заглушка из пластика, предназначена для закрытия и защиты конца линии и крепится на изоляционном коробе.
Торцевой подвод питания
Код: TR8503W
Используется для подачи питания на линию (расположена в головной части).
Линейный подвод питания
Код: TR8547W
Используется для предотвращения падения напряжения, может монтироваться в каждой точке линии рядом с местом соединения двух соседних секций короба.
Зажимы или болты + гайки не включены.

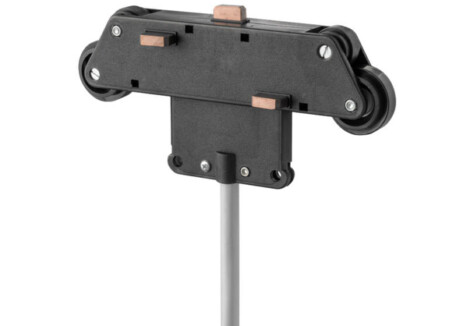

Токосъемник
Код: TR8511
Токосъемная каретка TR8511 с контактными башмаками на 35А, 4 проводника
Токосъемник
Код: TR8512
Токосъемная каретка TR8512 с контактными башмаками на 35А, 5 проводников
Токосъемник
Код: TR8518
Токосъемная каретка TR8518 с контактными башмаками на 70А, 4 проводника
Токосъемник
Код: TR8519
Токосъемная каретка TR8519 с контактными башмаками на 70А, 5 проводников
Токосъемник для изогнутых участков
Код: TR8516
Токосъемная каретка TR8516 с контактными башмаками на 35А, 4 проводника
Токосъемник для изогнутых участков
Код: TR8532
Токосъемная каретка TR8532 с контактными башмаками на 70А, 5 проводников
Буксирующий рычаг
Код: TR8557
Предназначен для перемещения токосъемника
Буксирная скоба
Код: TR6007
Крепится к токосъемной каретке и обеспечивает ее соединение с буксирной опорой.
Альтернатива изделию TR8557 (с TR8510).
Буксирная опора
Код: TR8510
Крепится на движущем механизме и обеспечивает буксировку токосъемной каретки.
Используется с TR6007 или с TR6013.
Поводок двойного токосъемника
Код: TR8523
Используется с двумя токосъемниками для получения силы тока в 140А.
Фиксированная точка
Код: TR8527.1
Фиксирует линию для контроля теплового расширения.
По одному на линию.

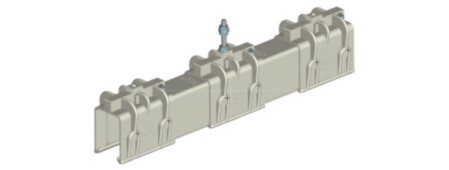

Секция расширения
Код: TR85H5P07W
Используется для компенсации теплового расширения.
Смотровой отвод
Код: TR85H5P28W
Используется для снятия с линии токосъемника (когда токосъемников больше двух)
Секция изоляции
Код: TR85H5P45W
Используется для разъединения линии (необходимо удвоить количество токосъемников)
Направляющая перемещения
Код: TR85H5P34
Служит для вставки токосъемной каретки в месте прерывания линии.
Подрессоренный буксирующий рычаг
Код: TR8538 (Скоро)
Служит для поддержания токосъемной каретки и облегчения ее входа в линию с помощью направляющей перемещения.
Уплотнитель IP44
Код: TR8505
Служит для увеличения степени защиты шинопровода до IP44
Буксирная тележка
Код: TR8514
Для протяжки проводников в шинопроводе.
Монтажный инструмент
Код: TR8513
Специальное приспособление для размотки медной жилы
