Расчеты для троллейного шинопровода Giovenzana
Установка линии
Для определения длины линии шинопровода необходимо принимать во внимание:
- Максимальный рабочий ток
- Тип устройства (двигатели с фазным и короткозамкнутым ротором, резисторы, электростартеры)
- Пусковой ток устройств
- Максимальная температура окружающей среды
- Расстояние между устройством и ближайшим подводом питания
- Напряжение и допустимое падение напряжения
- Вид тока
- Режим работы устройств (коэффициент мощности)
Вычисление падения напряжения
Падение напряжения не должно превышать 5% от ном. напряжения при нормальном рабочем режиме
Трехфазный переменный ток:
Δu = падение напряжения [V]
Δu% = падение напряжения [%]
I = сила тока [A]
Lt = длина проводника [m]
Z = импеданс [Ω/m]
U = напряжение [V]
Подвод питания: длина секции шинопровода
Правильное расположение подводов питания сводит к минимуму падения напряжения.
Если “L” – дина всей линии, “Lt” – это максимальная длина секции шинопровода.

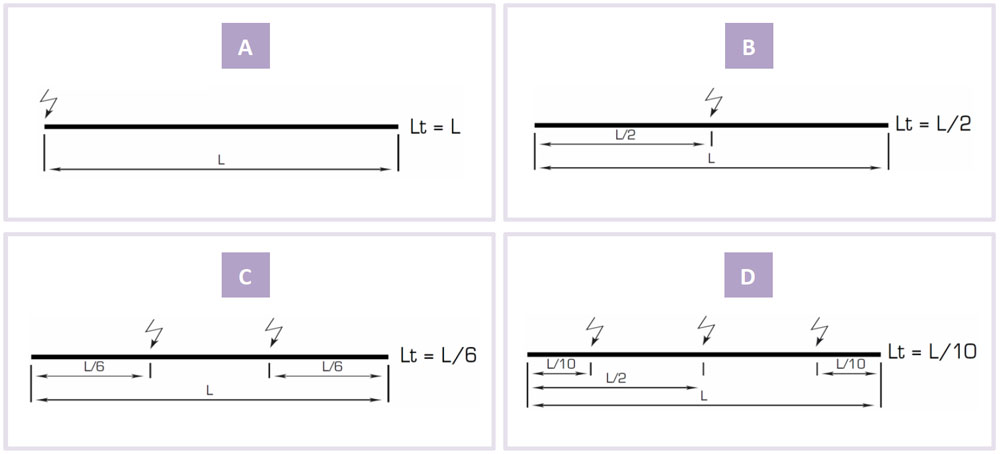

A) Lt = L при концевом подводе питанияB) Lt = L/2 при линейном подводе питанияC) Lt = L/6 с подводами питания с обеих сторон, на 1/6 от каждого концаD) Lt = L/10 с тремя подводами питания на 1/ 2 и 1 /10 от каждого конца
Ток при непрерывной работе
Подсчитайте количество устройств, работающих одновременно, и рассчитайте соответствующий ток
In = I1 + I2 + I3 + ….
Ток можно определить по мощности устройств [Вт], для трехфазной системы это:
ln = потребление тока [A]
Pu = мощность устройств [Вт]
Ƞ = КПД устройств
U = рабочее напряжение [В]
cosϕ = коэффициент мощности
При отсутствии информации об одновременном использовании устройств, учитывайте таблицу ниже:
Количество подъемных устройств на линии | Подъемные устройства в эксплуатации | |||
1й двигатель | 2ой двигатель | 3й двигатель | 4й двигатель | |
самый мощный двигатель (○) | двигатели в порядке снижения мощности (○) | |||
| 1 | X | X | ||
| 2 | X | X | X | |
| 3 | X | X | X | |
| 4 | X | X | X | X |
| 5 | X | X | X | X |
2 подъемных устройства работают одновременно | X | X | X | X |
(○) для параллельного подключения Ƞ двигателей с номинальным током In’, учитывайте In = Ƞ ● In’ | ||||
Пусковой ток
Подсчитайте количество устройств запущенных одновременно и устройств в эксплуатации, затем рассчитайте соответствующий ток. Если пусковой ток неизвестен, рассчитайте приблизительное значение:
За правило возьмите:
K = от 5 до 6 для двигателей с короткозамкнутым ротором
K = 2 для двигателей с фазным ротором
K = 2 для инверторов (преобразователей частоты)
При отсутствии информации об одновременном использовании устройств, учитывайте таблицу ниже:
Количество подъемных устройств на линии | Грузоподъемное оборудование в эксплуатации | |||||||
1й двигатель | 2ой двигатель | 3й двигатель | 4й двигатель | |||||
| la | ln | la | ln | la | ln | la | ln | |
| 1 | X | X | ||||||
| 2 | X | X | X | |||||
| 3 | X | X | ||||||
| 4 | X | X | X | |||||
| 5 | X | X | X | X | ||||
2 подъемных устройства работают одновременно | X | X | X | X | ||||
